La chasse d'eau traditionnelle

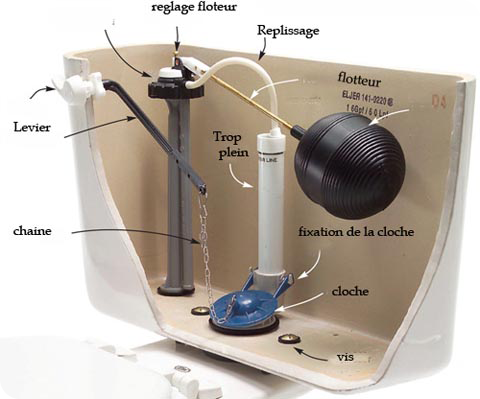

La chasse d'eau basique, celle que nous connaissons tous, a quelques différences près, ressemble a ce système!
Un flotteur pour la gestion de l'eau dans le réservoir et la chasse d'eau. Nous allons l'étudié un peu plus en détail.

Nous sommes partie de l'image si dessus pour arriver a un schéma simplifié qui permet de séparer les deux fonctions et isolé celle qui nous intéresse
(la chasse d'eau).

Après avoir déterminé l'ensemble qui nous intéresse(en vert), nous avons défini les classes d'équivalence cinématique(CEC).
/!\Les CEC ne prennent en compte que les éléments solides et indéformables. Une chaîne ou un câble peut être modélisé en traction par une tige avec deux rotules a ses extrémités représentant les attaches de celle-ci sur les solides environnants.

CEC1(blanc)=bâti
CEC2(jaune)=levier
CEC3(rose)=chaîne
CEC4(vert)=cloche

La vidéo nous montre l'ouverture de la cloche permettant l'échappement de l'eau. Le levier A est l'équivalent d'un bouton poussoir. Les deux trait rouge décrivent le mouvement du levier et de la cloche.
La cloche se referme toute seule grâce a la gravité ou a la pression de l'eau dans certains cas.

Chasse d'eau économique

Le système ici étudié est une chasse d'eau économique. Elle possède comme moyen d'acquisition de donnée deux boutons. Ce qui permet de rajouté une action, celle de réduire l'ouverture du clapet. De plus celle-ci est réglable. Elle permet donc d'ajusté au mieux la consommation.

a:Bouton se trouvant a l'extérieur du réservoir. Celui ci est composé de deux sous-boutons dont un avec un arrêt qui permet de créer une petit chasse.
b:Permet un rendu plus visuel sur le haut du réservoir.
c:Câble qui permet de transmettre les informations au mécanisme lui-même
d:L'obturateur résiduel permet de régler la vitesse de descente du clapet.
e:Partie du mécanisme qui se place au fond du réservoir. Il permet son étanchéité .
f:Permet de fixer la bonde.
g:Joint permettant que l'eau reste dans le réservoir. Elle fait partie intégrante de la bonde de fond
h:Même utilité que g.
i:Le clapet est le dernier maillon de la chaîne. Il permet de stocker l'eau ou de la laisser passer.
j:Permet le réglage de la petit chasse. C'est lui qui diminue la montée du clapet. Il est gradué de 0 a 17 qui entraîne une variation de la chasse de 4.5L a 3L.
k:C'est le système qui permet de vider le trop plein. Il est réglable grâce a une incisions entre les stries.
l:Permet de fixer le bouton sur le réservoir

Aux premiers abords, ce système semble compliqué mais la chaîne d'information n'est pas plus complexe. Pour résumé on peut dire qu'il n'y a qu'un réducteur de débit appliqué sur le bouton de petite chasse
