Projet de toilette publique payante

Les toilettes publiques rendent un service de propreté dans les villes grâce à la mise à disposition de toilettes dans les rues. Ce genre de service est payant par les usagers. Ainsi lorsqu'une pièce est introduite la porte s'ouvre automatiquement et à la sortie de l'usager la cabine de toilette se lave automatiquement.
Il sagit donc pour nous d'étudier le fonctionnement de ces toilettes publiques et d'expliquer leurs caractéristiques techniques et technologiques.

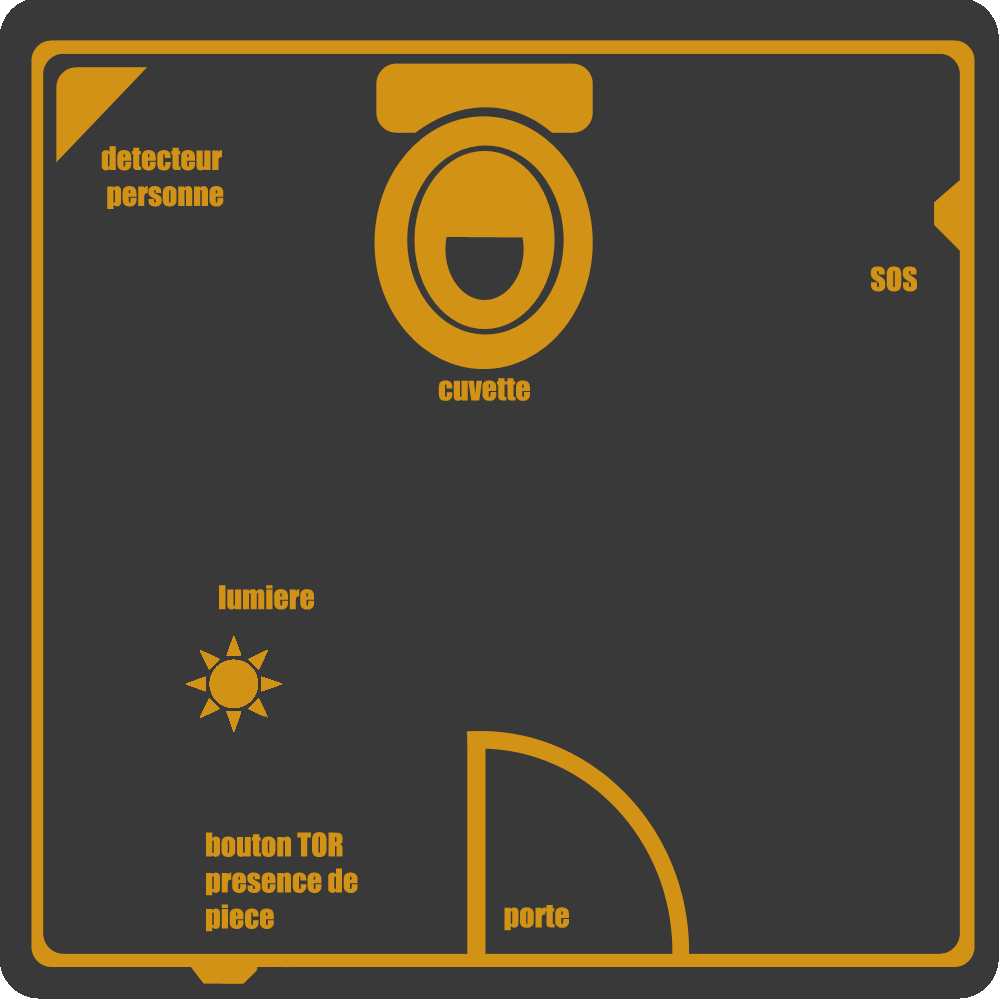

Pour commencer voici le plan des toilettes publiques payantes :

Partie théorique

• La porte est dévérouillée quand le bouton sos est appuyé. Elle se dévérouille aussi quand le capteur de pièce détece la présence d'une pièce. Sauf si le capteur personne détecte un usager dans le compartiment. Pour finir la porte se dévérouille aussi quand le bouton dévérouiller est pressé.
• L'alarme sonne quand le bouton sos est préssé. Elle sonnera aussi quand le capteur personne indique qu'il n'y a aucun usager dans le compartiment et que le bouton dévérouiller est pressé car c'est forcément une erreur, donc une défaillance du capteur personne ou du bouton dévérouiller.
• La lumière est éteinte quand le bouton sos n'est pas pressé et quand le capteur personne n'indique aucun usager dans le compartiment.
• La pièce est rendue quand le capteur pièce indique qu'une pièce est présente et quand le bouton sos est pressé. Elle sera aussi rendue quand le bouton dévérouiller est pressé et que le capteur personne ne détecte aucun usager ou encore quand le capteur personne indique qu'un usager est dans le compartiment et que le bouton dévérouiller n'est pas pressé.

Aprés avoir défini la fonctionnalité de tous les capteurs et des boutons on peu établir une table de vérité en binaire. Cette table de vérité est ensuite simplifiée en tableau de karnaugh ci-dessous :

Grâce au tableau de karnaugh on peut déduire le logigramme suivant :

Le logigramme ci-dessus est une représentation graphique du cablage permettant de réaliser tout le fonctionnement des toilettes publiques.
La partie théorique des toilettes publiques est donc terminée. Il ne manque plus que l'installation matérielle et les toilettes seront prètes à l'utilisation.
